国产亚洲三级在线视频,国产熟女自拍视频网站

螺紋鎖固厭氧膠的應(yīng)用解決了緊固件松脫難題

時(shí)間：2020-04-02 來源：世紀(jì)特邦瀏覽：

釘子、鉚釘、螺絲等緊固件的發(fā)明幫助人類從石器時(shí)代邁入太空時(shí)代。但是緊固件的松脫卻在前進(jìn)發(fā)展的道路上造成了很多減速障礙和凹坑。

保持緊固件的緊固密封并不如表面看起來那么容易，自螺母和螺栓的發(fā)明問世起，工程師便一直在嘗試探索可阻止緊固件意外松脫的方法。

一、為何緊固件會(huì)松脫

螺紋緊固件主要用于在張力作用下夾緊物體。將旋轉(zhuǎn)作用力或扭矩施加在緊固件上進(jìn)而將拉伸螺栓（就像拉伸彈簧一樣），并產(chǎn)生張力，進(jìn)而產(chǎn)生夾持荷載。該夾持荷載在摩擦力作用下固定在螺紋頭處和配合螺紋之間。

螺紋鎖固

當(dāng)夾持荷載或張力降低時(shí)便會(huì)發(fā)生裝配故障。人們考慮導(dǎo)致夾持荷載消失的原因第一個(gè)想到的就是“振動(dòng)”，實(shí)際上，螺紋之間的摩擦力消失才是松脫的真正根源。導(dǎo)致螺紋滑動(dòng)或發(fā)生位移的有三個(gè)原因：彎曲、差熱效應(yīng)和外施荷載（如振動(dòng)、沖擊和震動(dòng)）。因螺母和螺栓螺紋之間存在移動(dòng)空隙，導(dǎo)致夾緊力自行松脫和消失，這種情況下，螺栓便自行退繞，這便產(chǎn)生了緊固件松脫。一般不到100次的側(cè)面移動(dòng)便會(huì)發(fā)生螺栓完全松脫。一個(gè)緊固件松脫而振動(dòng)產(chǎn)生，則會(huì)導(dǎo)致另一緊固件松脫，以此類推，最終造成設(shè)備故障和停機(jī)。

二、螺紋鎖固

之前，人們想到了各種方法和設(shè)備來降低或防止螺紋緊固件的松脫。如使用保險(xiǎn)絲和開口銷來配合帶鉆孔的螺母和螺栓。這些措施雖然有效，但亦有嚴(yán)重的缺陷。每個(gè)緊固件必須長(zhǎng)度正確，須對(duì)準(zhǔn)每個(gè)單獨(dú)的螺栓鉆孔。

隨著緊固件制造技術(shù)的提高，人們想到了越來越多復(fù)雜的螺紋鎖固方法，包括彈簧線圈、鎖緊螺帽或尼龍嵌件。這都大大提高了裝配的成本，在提高金屬-金屬之間的摩擦力方面卻沒什么效果。

三、厭氧螺紋鎖固劑

厭氧膠是單組分液體樹脂，當(dāng)填充到配合表面內(nèi)時(shí)，在無空氣（氧氣）和存在金屬離子的情況下，可快速固化成堅(jiān)硬的固體。

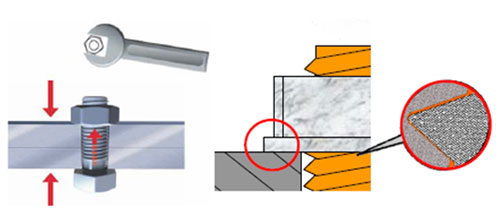

根據(jù)厭氧技術(shù)，螺紋鎖固劑可以做到機(jī)械輔助措施無法實(shí)現(xiàn)的功能：它們可在涂抹螺栓上，完全填滿連接螺紋之間的微小間隙。組裝完后，在無空氣和存在金屬離子的情況下，螺紋鎖固劑可固化為堅(jiān)硬的固體，從而防止螺紋之間的相對(duì)移動(dòng)。固化的粘合劑有很高的粘合強(qiáng)度，可連接配合件，實(shí)現(xiàn)最佳裝配強(qiáng)度。用螺紋鎖固劑鎖固密封螺紋部件，無需改變緊固件特征或更改扭矩-張力的關(guān)系。而且傳統(tǒng)的機(jī)械輔助措施相比，螺紋鎖固劑的成本更低。

根據(jù)具體的需要，可使用不同等級(jí)的螺紋鎖固劑。厭氧螺紋鎖固劑易于使用和清除。中低強(qiáng)度螺紋鎖固劑固定的堅(jiān)固件使用普通的手工工具清除。高強(qiáng)度螺紋鎖固劑固定的緊固件則可加熱清除。

四、螺紋鎖固劑的優(yōu)勢(shì)

1.螺紋鎖固劑固定效果更佳

厭氧螺紋鎖固膠可將緊固件固定到位，解決了造成緊固件松脫的根本原因——螺紋滑動(dòng)和位移。采用螺紋鎖固劑固定的緊固件可以保持更好的夾持荷載。

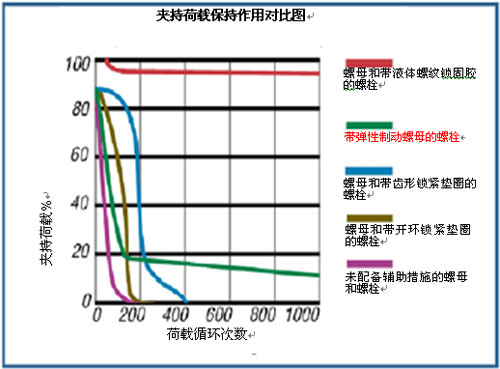

可以在動(dòng)態(tài)測(cè)試機(jī)器中測(cè)試負(fù)載下的緊固件來有效地評(píng)估緊固件的性能。測(cè)試后緊固件保持的夾緊力越大，則裝配的可靠性越高。在橫向沖擊和振動(dòng)機(jī)器進(jìn)行測(cè)試時(shí)，螺紋鎖固劑的性能遠(yuǎn)遠(yuǎn)優(yōu)于機(jī)械鎖緊設(shè)備的性能。使用螺紋鎖固劑固定的螺栓在1,000多個(gè)循環(huán)之后幾乎沒有損失夾緊力。而機(jī)械鎖固的緊固件在測(cè)試之后便立即損失了夾緊力。
